Cara Pemasangan Kabel Front Panel CPU

Pada artikel ini saya akan menjelaskan bagaimana Cara Memasang Kabel Panel yg benar.
Kalian pasti sudah tau apa itu kabel panel? Ya , kabel panel itu ialah kabel-kabel kecil yg bikin pusing ketika kita melihatnya berantakan..

Berikut cara pemasangannya..
 A. Kabel Front Panel
Kabel Front Panel adalah Kabel Panel yg paling penting fungsinya untuk menghidupkan sebuah komputer..
Kalian tau mengapa lampu indikator pada CPU berkedip? kenapa ada sebagian CPU jika ingin dinyalakan menggunakan tombol Reset?


Pada nomor 1 – 3 , port utk kabel HDD LED ( indikator yg biasa berwarna merah di CPU )
Pada nomor 2 – 4 , port utk kabel POWER LED ( indikator yg biasa berwarna kuning di CPU )
Pada nomor 5 – 7 , port utk kabel RESET SW ( tombol reset pada CPU )
Pada nomor 6 – 8 , port utk kabel POWER SW ( tombol On/Off pada CPU )
Pada nomor 9 , tidak terpakai
Pada nomor 10 kosong , tidak ada port ( sebagai patokan )

Pemasangannya kita lihat pada Kabel nya..
Misalnya kita ingin memasang kabel HDD LED , maka pada kabel yg bertuliskan “HDD LED” , tulisan yg berwarna putih harus menghadap keluar. Begitu juga pada pemasangan POWER LED , POWER SW , RESET SW , yg ada tulisan berwarna putih harus menghadap keluar / saling berbalik dengan yang di depannya..

Jika anda menemukan CPU yang tombol Reset dijadikan tombol On , maka pada pemasangan kabel Front Panel ada yg salah..
Terima Kasih..

Read more »

Cara Melakukan Sharing Data Antar Sesama Windows 7

Sharing dilakukan untuk berbagi sumber daya komputer seperti data(copy-copy file dengan komputer lain), printer dan lain sebagainya. Mungkin sebagian dari kita sudah banyak yang bisa melakukan Sharing data antar sesama windows 7. Tapi sebagian juga ada yang belun pernah melakukanya nah postingan saya kali ini akan mengulas tentang cara melakukan Sharing data antar sesama windows 7. Terlebih dulu yang harus dilakukan adalah setting IP komputer-komputer yang akan melakukan sharing data. klo belum bisa melakukan setting baca postingan saya tentang setting ip berikut di link berikut Cara Setting IP cuy.

A.      Settingan pada komputer yang akan dijadikan Server :

1.       Klik Start -> Control Panel

2.       pilih Network and Internet

3.       Pilih HomeGroup

4.       Pilih Create a homegroup

5.       Check list semua file yang ingin si sharing -> klik next

6.       Akan muncul password sebaiknya catat password tersebut atau di copas ke notepad -> klik Finish

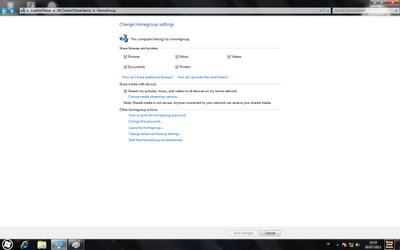

7.       Jika berhasil akan muncul tampilan seperti berikut.

B.      Settingan pada komputer yang akan dijadikan Client :

1.       Klik Start -> Control Panel

2.       Pilih Network and Internet

3.       Pilih HomeGroup

4.       Pilih Join Now

5.       Masukkan password yang telah di berikan pada komputer yang dijadikan server. Lalu klik next.

6.       Check list semua file yang akan di sharing -> klik next

7.       Jika berhsil muncul tampilan seperti berikut.





Cara untuk mensharing file nya adalah klik kanan file yang akan di sharing pilih share with -> HomeGroup(Read and Write). itu jika file yang di sharing boleh di baca dan di ubah seperti gambar berikut.

Akhirnya anda dapat melakukan Sharing sesukan hati anda. Nah itulah postingan saya mengenai Sharing data semoga artikel tersebut dapat bermanfaat. Sekian postingan dari saya N’ Terima Kasih sudah mampir di blog ane...

Read more »

Cara Sharing Printer di Windows 7

cara cara sharing printer dan cara cara  pada PC yang belum bisa tersambung langsung ke printer di Windows 7, salah satu langkah utama untuk mensharing yaitu PC/Laptop anda harus sudah tersambung dan terinstall printer yang akan di sharing. berikut caranya:

1. Klik Start > Device and Printer
2. Klik Tombol add a printer > add a local printer
3. Pada pilihan, Pilih use exiting port. pilih USB001atau LPT 1 (printer port) > next
4. Pilih merk printer (misal Canon) pilih jenis printer, misal canon inject IP 1800  series > next
5. Printer name: Canon (boleh digantiatau tidak) > next
6. Pada Printer sharing, isi isian tidak perlu diubah > next
7. Klik finish

Langkah langkah pada pc yang tidak tersambung langsung ke printer:

1. Klik Start > Device and printer
2. Klik Tombol add a printer > add a network printer
3. Klik tombol The printer that i want isn't listed
4. Pada pilihan
    a. Select a shared printer by name:
        \\ 192.168.0.1\cannon > next > next > finish.
    b. Browse printer, (cari device printer di komputer yang sudah tersambung langsung dengan printer) > klik
        nama printer di komputer yang lain.

Read more »

KELAS KELAS IP ADDRES

1. PENDAHULUAN

 IP adalah protokol di internet / jaringan komputer yang mengurusi masalah pengalamatan dan mengatur pengiriman  paket data sehingga ia sampai ke alamat yang benar. Setiap komputer jaringan atau terkoneksi internet harus memiliki alamat yang unik. Satu alamat hanya boleh dimiliki satu komputer.

IP Adders adalah identitas satu komputer dalam jaring computer / internet, seperti halnya rumah kita memupnyai nomer rumah yang tertempel pada dinding. Penulisan IP Adders terbagi  4 kelompok 8 bit yang dituliskan dalam bilangan biner. Dimana setiap kelompok dalam IP  Adders dipisahkan oleh titik  (red;Dot). Nilai terbesar dari bilangan biner 8 bit adalah 255. Oleh karena itu jumlah IP Adders yang tersedia ialah 255.255.255.255 IP Adders yang sebanyak ini harus dibagi bagikan keseluruh pengguna jaringan komputer / internet di seluruh dunia.

B. PEMABAGIAN KELAS KELAS IP ADDERS

Dengan adanya permasalahan tersebut maka IP Adders dibagi sesuai dengan kelas kelas IP Adders. Dasar pertimbangan Pembagian IP Adders ke dalam kelas kelas adalah untuk mempermudah penditribusian pendaftaran IP Adders kepengguna jaringan komputer / internet. IP Adders ini dibagi dalam 5 kelas yaitu : kelas A, kelas B Kelas  C, kelas D dan kelas E.

Perbedaan dari masing masing kelas adalah pada ukuran dan jumlahnya. Kelas  A dipakai oleh sedikit jaringan namun jaringan ini memiliki anggota yang besar. Kelas B dipakai untuk jaringan sedang dan besar kelas ini mempunyai banyak jaringan dan juga memiliki anggota yang besar hingga ribuan. Kelas C dipakai oleh banyak jaringan namun, anggota masing masing jaringan sedikit. Kelas D dan E juga didefinisikan, tetapi tidak digunakan dalam pengenggunaan normal, kelas D dipergunakan dalam jaringan multicasting dan kelas E untuk keperluan Eksperimental.

Pemabagian kelas kelas IP Adders didasarkan dua hal network ID dan host ID  dari suatu IP Addres.  Setiap IP Addres meruapakan pasangan sebuah network ID dan sebuah host ID. Network ID ialah bagian IP Addres yang digunakan untuk menujukan temapat komputer ini berada, sedangkan host ID ialah bagian dari IP Addres yang digunakan untuk menunjukan workstation, server, router dan semua TCP?IP lainnya dalam jaringan tersebut dalam jaringan host ID harus unik.

• Kelas A

Karakteristik  :

Format                         : 0nnnnnnn hhhhhhhh hhhhhhhh hhhhhhh

Bit pertama                   : 0

Panjang NetID             : 8 bit

Panjang HostID            : 24 bit

Byte pertama                : 0 – 127

Jumlah                          : 126 kelas A (0 dan 127 dicadangkan)

Range IP                      : 1.xxx.xxx.xxx sampai 126.xxx.xxx.xxx

Jumlah IP                     : 16.777.214 IP Adders pada tiap kelas  A

IP Addar kelas A diberikan untuk jaringan dengan jumlah host yang sangat besar. Bit pertama dari kelas A selalu diset 0 sehingga byte terdepan kelas A selalu bernilai antara 0 dan 127. IP Adders kelas A, network ID ialah 8 bit pertama, sedangkan host ID  24 bit berikutnya. Dengan demikian pembacaan IP Adders kelas A : misalnya  012.26.2.6 ialah :

            Network ID                 : 012

            Host ID                        : 26.2.6

Dengan panjang host ID yang 24 , maka network ini dapat menampung sekitar 16 juta host setiap jaringan .

• Kelas B

Karakteristik :

            Format                         : 10nnnnnn nnnnnnnn hhhhhhhh hhhhhhhh

            Dua bit pertama            : 10

Panjang NetID             : 16 bit

Panjang HostID            : 16 bit

Byte pertama                : 128 – 191

Jumlah                          : 16.384 kelas B

Range IP                      : 128.0.xxx.xxx sampai 191.155.xxx.xxx

Jumlah IP                     : 65.532 IP Adders pada tiap kelas B

            IP Adders kelas B biasanya dialokasikan untuk jaringan berukuran sedang dan besar. Dua bit pertama dari IP addres kelas B selalu diset 10 sehingga byte terdepan dari IP adders ini selalu bernialai diantara 128 hingga 191. Pada IP Adders kelas B, network ID ialah 16 bit pertama sedangkan 16 bit berikutnya ialah host ID. Dengan demikian pembacaan IP addres kelas B misalkan: 128.29 121.1 ialah:

                        Network ID                 : 128.29

                        Host ID                        : 121.1

Dengan panjang host ID yang 16 bit, IP Adders Kelas B ini menjangkau sampai 16.320 jaringan dengan masing-masing 65024 host.

• Kelas C

Karakteristik :

Format                         : 110nnnnn nnnnnnnn nnnnnnnn hhhhhhhh

            Tiga bit pertama            : 110

Panjang NetID             : 24 bit

Panjang HostID            : 8 bit

Byte pertama                : 192 – 223

Jumlah                          :  2.097.152 kelas C

Range IP                      : 192.0.0.xxx sampai 223.255.255.xxx

Jumlah IP                     : 65.532 IP Adders pada tiap kelas C

IP Adders kelas C awalnya digunkan untuk jaringan berskala  kecil mislanya LAN. Terdiri atas network 192.0.0.0 sampai 223.255.255.0. Network ID ada pada tiga bit yang pertama selalu berisi 111. Bersama 21 bit berikutnya membentuk network ID 24 bit. Host ID ialah 8 bit terakhir. Kelas ini menjangkau hingga hampir 2 juta jaringan dengan masing-masing 254 host.

• Kelas D

Karakteristik :

Format             : 1110mmmmm mmmmmmmm mmmmmmmm mmmmmmm

4 Bit pertama    : 1110

Bit multicasting  : 28 bit

Byte inisial        : 224 – 247

Diskripsi          : Kelas  D adalah ruang alamat multicasting RFC (1112)

IP Addres kelas D dipergunakan untuk  IP Adders  multicasting. 4 bit pertama IP Addres kelas D diset 1110. Bit bit seterusnya diatur sesuai multicasting grup yang menggunakan IP Adders ini. Dalam multicasting tidak dikenal host ID dan network ID.

• Kelas E

Karakteristik :

Format             : 1111rrrrr rrrrrrrr rrrrrrrr rrrrrrr

4 Bit pertama    : 1111

Bit cadangan     : 28 bit

Byte inisial        : 248 – 255

Diskripsi           : Kelas  E adalah ruang alamat yang dicadangkan untuk keperluan   eksperimental

            IP Addres kelas E tidak digunakan untuk keperluan umum. 4 bit pertama diset 1111.

Read more »

Setting Access Point (TP-LINK)

Hai sobat, kemaren saya baru aja praktek setting Access Point di sekolah. Sebenarnya dulu juga udah pernah waktu kelas dua tapi baru sempet posting sekarang . Yah itung – itung sharing ilmu buat sobat sekalian…

Sebelumnya merk Access Point yang digunakan adalah TP-LINK, dan berikut tutorial penyettingannya. Cekidot …

1. Pertama jelas, siapkan Access Pointnya, kemudian pasang antena, kabel arus/power, kabel LAN pada Access Point dan koneksikan kabel LAN ke komputer.
2. Setting IP Address dengan cara masuk ke Control Panel – Network Connections – double click pada icon Local Area Connection – pilih Internet Protocol TCP/IP – klik Properties – pilih Use the following IP Address.
3. Isikan IP Address, misal :IP Address : 192.168.1.2
   Subnet mask : 255.255.255.0
   Preferred DNS server : 192.168.1.254

Kemudian klik OK – Close.

4.   Selanjutnya kita panggil IP Address komputer dan IP Address pada Access Point (TP-LINK) untuk mengetes apakah sudah terkoneksi dengan benar.

Klik Start – Run – ketikkan cmd tekan enter – setelah masuk ke command prompt, kita panggil IP Address komputer terlebih dahulu caranya ketik:

ping 192.168.1.2 — tekan Enter

5.   Jika berhasil maka akan keluar pesan “Reply from ….”
6.   Sekarang tinggal kita panggil IP Address pada Access Pointnya, untuk mengetahui IP Addressnya silakan lihat pada bagian bawah Access Point. Disana terdapat username, password, dan IP Addressnya. Misal IP Addressnya 192.168.1.254, maka ketikkan pada command prompt sbb:

ping 192.168.1.254 — tekan Enter

7.  Jika berhasil maka akan keluar pesan “Reply from ….”
8. Nah, sekarang tinggal penyettingan Access Pointnya. Buka browser misal Firefox, ketikkan IP Address Access Point tadi (192.168.1.254) pada Address bar tekan Enter.

9.   Masukkan username dan password Access Point (username dan password bisa Anda lihat dibagian bawah Access Point). Biasanya username : admin , password : admin. Kemudian tekan Enter.

10. Kita telah masuk dihalaman Admin AP, disinilah kita mengkonfigurasi atau me-manage semua pengaturan dan fungsi Access Point.

11.   Masuk ke tab Network, tentukan pengaturan standard sbb :

Kemudian klik Save.

12.  Lalu masuk ke tab Wireless (bawahnya tab Network), setting nama SSID misal : Alvin In The Web, Region : Indonesia, Channel : Automatic, Mode: 54Mbps (802.11g). Klik Save

13. Masuk ke tab Wireless Mode, disitu terdapat berbagai pilihan kegunaan TP-LINK ini mulai dari Access Point hingga Repeater, tinggal kita saja yang menentukan sebagai apakah TP-LINK ini. Sesuai misi kita, kita gunakan TP-LINK ini sebagai Access Point. Maka pilih Access Point dan checklist pada Enable SSID Broadcast, klik Save.

14.   Terakhir kita masuk ke tab DHCP pilih Enable klik Save.

15.   Selesai. Gimana sob mudah bukan cara penyettingannya? Sekarang tinggal kita test melalui Laptop/PDA/Perangkat Wi-Fi lainnya. Selamat mencoba …

Read more »

Pengertian dan Macam Macam Topologi Jaringan Komputer

Jaringan komputer memiliki banyak topologi. Apa sih pengertian topologi jaringan komputer? Topologi adalah cara pengaturan hubungan antarkomputer dalam jaringan komputer. Beberapa contoh topologi jaringan komputer antara lain bus, token-ring, dan star. Masing-masing topologi mempunyai ciri khas, dengan kelebihan dan kekurangannya sendiri-sendiri. Yuk kita lihat satu-satu jenis-jenis Topologi jaringan komputer tersebut

Jenis-Jenis Topologi Jaringan Komputer

Topologi Bus Topologi jaringan bus banyak digunakan di awal perkembangan jaringan komputer karena relatif sederhana dibandingkan dengan topologi lainnya. Kabel yang digunakan adalah kabel koaksial dengan jarak jangkauan maksimum 185 meter.
Topologi bus menyediakan satu saluran untuk komunikasi semua perangkat, sehingga setiap perangkat harus bergantian menggunakan saluran tersebut. Dengan kata lain, hanya ada dua perangkat yang dapat berkomunikasi dalam suatu saat. Artinya, hanya satu komputer yang dapat mengirimkan data ke dalam jaringan hingga diterima oleh komputer yang dituju. Oleh karena itu, jumlah komputer sangat mempengaruhi kinerja jaringan. Semakin banyak jumlah komputer, semakin banyak pula komputer yang menunggu giliran untuk bisa mengirim data. Efeknya, unjuk kerja jaringan akan menjadi lambat.

Sinyal yang dikirimkan oleh sebuah komputer akan dikirim ke seluruh jaringan dari ujung satu sampai ujung lainnya. Sinyal ini akan terus menerus bergerak tanpa bisa dihentikan (di-interrupt). Artinya jika sinyal sudah sampai di ujung jaringan, maka dia akan berbalik arah, sehingga akan mencegah komputer lain untuk bisa mengirim data. Ingat, agar data bisa dikirim, maka jaringan bus harus bebas dari sinyal-sinyal. Untuk mengatasinya, diperlukan alat yang disebut terminator. Terminator diletakkan di ujung-ujung kabel yang menghubungkan komputer-komputer tersebut. Terminator akan menghentikan sinyal yang berbalik dan menyerap sinyal bebas sehingga membersihkan kabel tersebut dari sinyal-sinyal bebas agar komputer lain bisa mengirim data.
Keuntungan Topologi Bus

• Biaya murah karena tidak membutuhkan peralatan hub/switch yang harganya mahal.
• Hemat kabel.
• Tata letak kabel sederhana.
• Mudah dikembangkan ketika akan menambahkan komputer baru.

Kerugian Topologi Bus

• Rentan akan kesalahan (error). Jika salah satu simpul jaringan rusak, semua komputer dalam jaringan menjadi tidak bisa diakses.
• Tingkat kehandalannya paling rendah, sehingga tidak sesuai untuk jaringan dengan jumlah komputer yang banyak.
• Kepadatan lalu lintas data di dalam jaringan tinggi.
• Sulit mendeteksi kesalahan karena harus mengecek semua node di jaringan.
• Diperlukan repeater (penguat data) bila menggunakan kabel yang cukup panjang.

Topologi Token Ring

Metode token-ring (sering disebut ring saja) adalah cara menghubungkan komputer sehingga berbentuk ring (lingkaran). Setiap node mempunyai tingkatan yang sama. Jaringan juga disebut sebagai loop karena data dikirimkan ke setiap node dan setiap informasi yang diterima akan diperiksa alamatnya apakah data itu untuknya atau bukan.
Keuntungan Token Ring

• Mudah dibuat.
• Hemat kabel, bahkan lebih hemat bila dibandingkan topologi bus.

Kerugian Token Ring

• Peka akan adanya kesalahan, jika ada satu simpul dalam jaringan rusak, maka semua komputer dalam jaringan tidak bisa diakses (sama seperti topologi bus).
• Pengembangan jaringan lebih kaku. Karena simpulnya berupa lingkaran tertutup, maka akan cukup merepotkan untuk menambah komputer baru.
• Tidak sesuai untuk jaringan dengan jumlah komputer yang banyak.

Topologi Bintang (Star)

Dalam topologi ini ada kontrol terpusat yang disebut hub atau switch. Hub dan switch akan meneruskan data yang dikirim suatu komputer sehingga sampai di komputer yang dituju. Oleh karena itu, hub dan switch dalam jaringan komputer sering disebut konsentrator.
Keuntungan Topologi Bintang (Star)

• Paling fleksibel dan tidak mudah mengalami error.
• Pengubahan jaringan sangat mudah dan tidak mengganggu bagian jaringan lain.
• Kemudahan deteksi dan isolasi kesalahan/ kerusakan. Jika error terjadi pada satu simpul, jaringan masih tetap hidup karena koneksi tidak terputus.
• Kemudahan pengelolaan jaringan sehingga cocok untuk digunakan pada jaringan dengan jumlah komputer yang banyak.

Kerugian Topologi Bintang (Star)

• Boros kabel.
• Perlu penanganan khusus dan biaya yang mahal untuk menyediakan hub atau switch sebagai pusat jaringan yang mengatur lalu lintas data.
• Kontrol terpusat (hub) menjadi elemen kritis karena mendapat beban yang besar.

Read more »

Urutan Warna Kabel LAN RJ45

Urutan kabel lan RJ45 -  menghubungkan kabel lan menggunakan RJ45 bisa menggunakan dua cara yaitu stright dan cross, penggunaan cara pemasangan kabel lan ini sangat tergantung dengan tipologi jaringan yang digunakan. Urutan kabel lan RJ45 yang paling sering di gunakan adalah stright dan bisa di adaptasikan dengan berbagai model jaringan local area network LAN.


Urutan kabel lan RJ45 model Straight dan juga model Cross

Urutan kabel lan RJ45 model Straight

Pin 1 : Putih/Oranye
Pin 2 : Oranye
Pin 3 : Putih/Hijau
Pin 4 : Biru
Pin 5 : Putih Biru
Pin 6 : Hijau
Pin 7 : Putih/Coklat
Pin 8 : Coklat
Urutan kabel lan RJ45 model Cross





Urutan kabel lan RJ45 model stright - Cross

Pin 1 : Putih/Hijau
Pin 2 : Hijau
Pin 3 : Putih/Oranye
Pin 4 : Biru
Pin 5 : Putih/Biru
Pin 6 : Oranye
Pin 7 : Putih/Coklat
Pin 8 : Coklat


Tips memasang kabel jaringan LAN

pastikan urutan kabel sesuai dengan gambar di atas, dan panjang kabel sama panjang pada bagian yang akan di crimping.

Sekian postingan saya kali ini semoga bermanfaat bagi anda yang ingin mengetahui cara, Terima Kasih.
